單效蒸發器技術工藝

        單效蒸發器，顧名思義，單效，單就是一的意思，就是說這種蒸發只有一次蒸發，溶液在蒸發器蒸發時，所產生的二次蒸汽不再利用，那么這種蒸發操作稱之為單效蒸發。使用單效蒸發方式的蒸發器稱為單效蒸發器。

        單效蒸發器一般是指單一的蒸發器，它在進行溶液蒸發時所產生的二次蒸氣不再利用。在大規模生產中，蒸發大量水分必須消耗大量的一次蒸氣。為了減少一次蒸氣的消耗量，采用將生產中產生出的二次蒸氣導入第二個蒸發器中作加熱蒸氣用，第二個蒸發器產生的二次蒸氣還可導入第三蒸發器中作加熱蒸氣用，每一個蒸發器稱為一效，以此類推。這樣，幾個蒸發器串聯操作，就組成了多效蒸發器。在后面的文章中，我們會將膽小蒸發器與多效蒸發器進行一個對比。

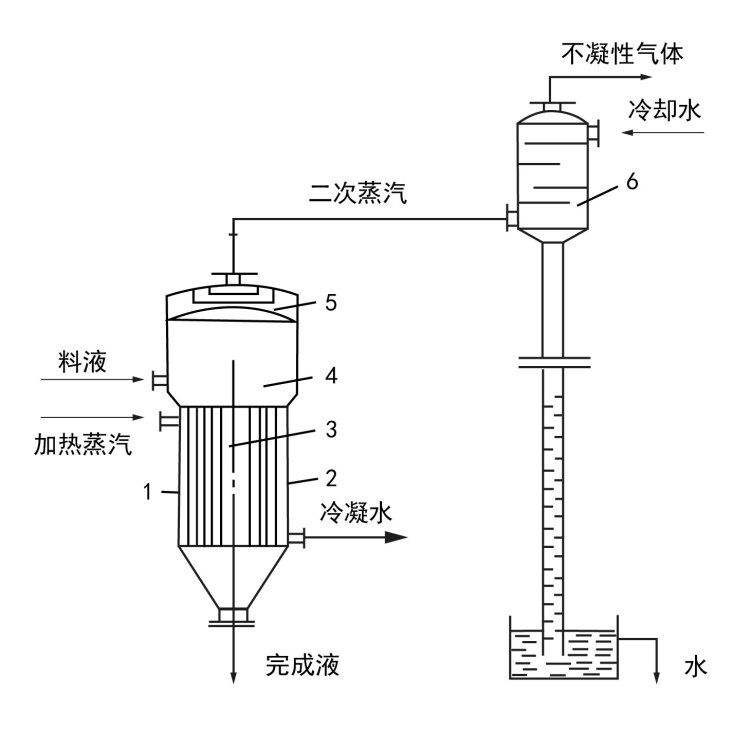

        典型的單效蒸發器，蒸發器是由加熱室與分離室組成，加熱室相當于一個換熱設備，加熱介質是蒸汽，而分離室則相當于一個氣液分離設備。料液從加熱室中部進入，通過整個加熱室的過程中，料液接受熱量，水分汽化，濃縮后的料液從加熱室底部排出。從料液中氣化出來的氣體稱為二次蒸汽，二次蒸汽進入冷凝器，二次蒸汽被冷卻水直接冷凝，冷卻水從底部排出，夾帶空氣等不凝氣從頂部排出，如圖所示：

        單效蒸發器具有以下特點：
        1、設備整個加熱系統由于蒸汽加熱均勻、料液為液膜式流動蒸發，所以具有傳熱效率高加熱時間短等。如再配置熱壓泵，更具節能降耗，蒸汽耗量低、冷卻水循環量低等優點。
        2、物料沿管內壁向下加速加壓流動蒸發，適應粘度較大的料液蒸發濃縮。
        3、由于物料在每根管內成膜狀蒸發，料液加熱時間非常短，所以特別對食品蒸發濃縮非常有利，較大的保存了食品的營養成份。
        4、蒸發過程在真空作用下，既保證了物料的衛生要求，同時保證了環保要求，同時大大降低了蒸發溫度，加上配置熱壓泵，部份二次蒸汽經熱壓泵重新吸入與生蒸汽混合，既節約了生蒸汽，同時由于通過熱壓泵的蒸汽呈噴射霧狀進入加熱殼體，蒸汽迅速擴散，料液加熱溫和，所以適合熱敏性物料的濃縮。
        5、設備適用于發泡性物料蒸發濃縮，由于料液在加熱管內成膜狀蒸發，即形成汽液分離，同時在效體底部，料液大部份即被抽走，只有少部份料液與所有二次蒸汽進入分離器強化分離，料液整過程沒有形成太大沖擊，避免了泡沫的形成。
